Hoe kan een koperen busbar met EV-batterij de energie-efficiëntie en betrouwbaarheid verbeteren?

EenKoperen rail voor EV-batterijenis een kritische elektrische verbinding die de stroomverdeling, temperatuurstijging, verpakkingsefficiëntie en de betrouwbaarheid van accupakketten op de lange termijn beïnvloedt. In deze gids wordt uitgelegd hoe u kopermaterialen selecteert, de afmetingen van geleiders bepaalt, stijve en flexibele rails evalueert, de verbindingsweerstand beheert, beplating en isolatie specificeert en veelvoorkomende productieproblemen vermijdt. Het biedt ook een praktische inkoopchecklist om ingenieurs en inkoopteams te helpen bij het ontwikkelen van op maat gemaakte rails die voldoen aan hun elektrische, mechanische en productievereisten.

1. Wat is een koperen busbar met EV-batterij?

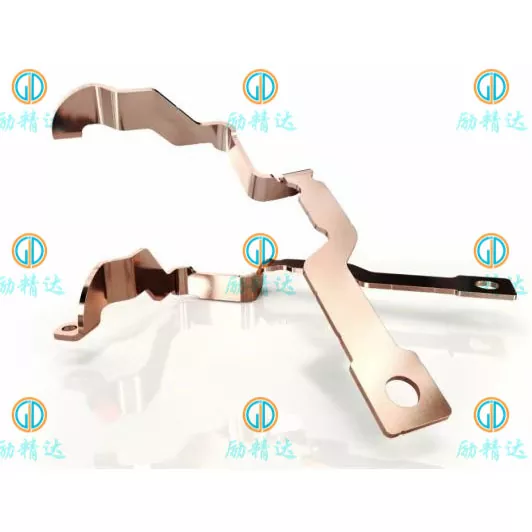

EenKoperen rail voor EV-batterijenis een geleidend metalen onderdeel dat is ontworpen om elektrische energie over te dragen tussen batterijcellen, modules, schakelaars, zekeringen, stroomsensoren en andere componenten binnen het hoogspanningssysteem van een elektrisch voertuig. Afhankelijk van de batterijarchitectuur kunnen rails platte strips, gevormde platen, gelamineerde flexibele geleiders of speciaal gevormde assemblages zijn die zijn vervaardigd volgens nauwkeurige maatvereisten.

In tegenstelling tot conventionele bedrading kan een stroomrail een compact, herhaalbaar stroompad bieden met gedefinieerde contactoppervlakken en montageposities. Dit maakt het bijzonder nuttig in batterijpakketten waar de beschikbare ruimte beperkt is en elektrische verbindingen stabiel moeten blijven onder trillingen en temperatuurveranderingen.

Een typisch EV-batterijsysteem kan verschillende railniveaus bevatten:

• Celinterconnecties:Verbind individuele cellen of groepen cellen binnen een module.
• Module-aansluitingen:Breng stroom over tussen batterijmodules en ondersteun de vereiste serie- of parallelle configuratie.
• Busbars op pakketniveau:Sluit modules aan op hoogspanningsdistributiecomponenten, inclusief schakelaars, zekeringen en uitgangsklemmen.
• Aansluitingen vermogenselektronica:Koppel batterijsystemen aan omvormers, DC-distributiesystemen of andere apparatuur met hoge stroomsterkte.

Het specifieke ontwerp is afhankelijk van het celformaat, de systeemspanning, het stroomprofiel, de aansluitmethode, de beschikbare installatieruimte en de veiligheidseisen. Een succesvolle rail is daarom meer dan een stuk koper: het is een technisch onderdeel dat moet werken als onderdeel van de volledige elektrische en mechanische assemblage.

2. Waarom is koper belangrijk in EV-batterijsystemen?

Koper wordt veel gebruikt voor batterijverbindingen met hoge stroomsterkte, omdat het een hoge elektrische geleidbaarheid combineert met een goede thermische geleidbaarheid, vervormbaarheid en compatibiliteit met veel gevestigde fabricage- en oppervlakteafwerkingsprocessen.

Deze kenmerken helpen ingenieurs bij het ontwikkelen van compacte stroompaden, terwijl ze elektrische verliezen beheersen en betrouwbare verbindingen ondersteunen. Koper alleen garandeert echter geen goede prestaties. Er moet ook rekening worden gehouden met afmetingen, verbindingen, koelomstandigheden, isolatie en productiekwaliteit.

Lagere elektrische weerstand

Elektrische weerstand produceert warmte wanneer stroom door een geleider gaat. Een goed gedimensioneerde koperen rail kan weerstandsverliezen en spanningsval beperken, waardoor de efficiëntie van de energieoverdracht behouden blijft. Het voordeel is vooral relevant bij batterijsystemen met een hoge stroomsterkte, waar zelfs een kleine weerstandsverhoging een aanzienlijke hoeveelheid warmte kan veroorzaken.

Compacte elektrische verpakking

Batterijpakketten moeten cellen, koelcomponenten, structurele steunen, sensoren, beschermende apparaten en isolatie binnen een beperkte behuizing huisvesten. Dankzij de hoge geleidbaarheid van koper kunnen ontwerpers relatief compacte geleiderdoorsneden evalueren en tegelijkertijd aan de vereiste elektrische en thermische limieten voldoen.

Aanpasbare fabricage

Koperen platen, strips en staven kunnen worden gesneden, gestempeld, geponst, gebogen, machinaal bewerkt en geplateerd volgens het componentontwerp. Afhankelijk van de toepassing en productiecapaciteit kunnen deze processen aangepaste gatenpatronen, gevormde terminals, montagekenmerken en complexe driedimensionale vormen produceren.

Mogelijk verbeterde consistentie van de assemblage

Een goed ontworpen, op maat gemaakte rail biedt herhaalbare aansluitlocaties en montagegeometrie. Dit kan de geautomatiseerde of semi-geautomatiseerde assemblage vereenvoudigen, installatieaanpassingen verminderen en de productieconsistentie helpen verbeteren.

3. Welke railstructuur past bij uw toepassing?

Het kiezen van de juiste structuur is een belangrijke beslissing in een vroeg stadium, omdat deze van invloed is op de installatieruimte, de flexibiliteit, de trillingstolerantie, de fabricagemethoden en de totale projectkosten. De meest voorkomende opties zijn onder meer stijve koperen rails, gelamineerde flexibele rails en gevlochten koperen verbindingen.

Wanneer is een starre rail geschikt?

Een stijf ontwerp is geschikt wanneer de terminals op een vaste plaats blijven staan ​​en de montagestructuur voldoende ondersteuning biedt. Het kan bijzonder praktisch zijn voor stroomverdeling op pakketniveau, zekeringverbindingen en compacte elektrische assemblages waarbij een consistente geometrie belangrijk is.

Wanneer moet u een flexibele rail overwegen?

Een flexibel ontwerp kan de voorkeur verdienen wanneer de verbinding thermische uitzetting, productietoleranties of relatieve beweging tussen componenten moet opvangen. Gelamineerde koperen rails kunnen een hoge stroomcapaciteit combineren met een gecontroleerd flexibel gebied, hoewel de aansluitgebieden en isolatieovergangen nog steeds een zorgvuldige engineering vereisen.

Voordat u een van beide constructies selecteert, evalueert u het volledige installatiebereik, de bewegingsvereisten, de montagevolgorde, de servicetoegang en de elektrische belasting. Een ontwerp dat in een CAD-model past, kan nog steeds moeilijk te installeren zijn als er geen rekening is gehouden met de toegang tot het gereedschap, de speling van de bevestigingsmiddelen of de productietoleranties.

4. Hoe moet u kopermaterialen selecteren?

Materiaalkeuze heeft invloed op de geleidbaarheid, het vormgedrag, de verbindingscompatibiliteit, de oppervlaktebehandeling en de kosten. De juiste kwaliteit hangt af van het productieproces en de werkomgeving en niet alleen van de zuiverheid van koper.

Houd rekening met de vereisten voor humeur en vorm

De materiaaltemperatuur beïnvloedt de sterkte, ductiliteit, buigbaarheid en terugvering. Een scherpe bocht in dik koper kan scheuren of vervorming van het oppervlak veroorzaken als de materiaalconditie en buigradius niet geschikt zijn. Wanneer een ontwerp meerdere bochten of dicht op elkaar geplaatste gaten bevat, kan een productiebeoordeling risico's identificeren voordat de gereedschaps- of massaproductie begint.

Stem het materiaal af op de verbindingsmethode

Geboute, gelaste, gesoldeerde en gelamineerde constructies stellen verschillende eisen. Een kopersoort die goed werkt voor een conventionele boutverbinding is bijvoorbeeld mogelijk niet de beste optie voor een gespecialiseerd lasproces. De leverancier en ontwerpingenieur moeten de materiaalcompatibiliteit met de beoogde verbindingsmethode bevestigen en de voltooide verbinding waar nodig valideren.

Voor internationale inkoop specificeert u de vereiste materiaalstandaard, kwaliteit, temperatuur, dikte en toegestane vervangingen. Een algemene opmerking als “koper van hoge kwaliteit” is onvoldoende wanneer de elektrische prestaties en herhaalbare productie moeten worden geverifieerd.

5. Welke invloed hebben stroom, weerstand en hitte op het ontwerp?

De huidige capaciteit is een van de belangrijkste factoren bij het ontwerp van EV-batterijrails. Er is echter geen universele stroomsterkte die van toepassing is op elke koperen strip van een bepaalde breedte en dikte. De werkelijke prestaties zijn afhankelijk van de geometrie van de geleider, de omgevingstemperatuur, de omstandigheden van de behuizing, de koeling, de aansluitweerstand en de duur van de elektrische belasting.

Begrijp de fundamentele elektrische relaties

Voor een DC-systeem kan de stroom worden geschat op basis van vermogen en spanning:

In deze relaties is I stroom, P is elektrisch vermogen, V is spanning, R is weerstand, ρ is materiaalweerstand, L is geleiderlengte en A is dwarsdoorsnede-oppervlak. De vergelijkingen bieden een startpunt voor ontwerpberekeningen en zijn geen vervanging voor thermische analyse of testen.

Vooral de kwadratische stroomterm is belangrijk. Als de stroom verdubbelt terwijl de weerstand onveranderd blijft, neemt het resistieve vermogensverlies met een factor vier toe. Dit maakt het huidige profiel, de werkcyclus en de verbindingskwaliteit van cruciaal belang.

Beoordeel continu- en piekstroom afzonderlijk

EV-batterijsystemen kunnen te maken krijgen met continue ontlading, korte acceleratiepieken, regeneratief remmen en laadbelastingen. Deze bedrijfsomstandigheden kunnen verschillende thermische eisen creëren. Een ontwerp dat een korte piek tolereert, is mogelijk niet geschikt voor dezelfde stroom die continu wordt toegepast.

Ingenieurs moeten het volgende definiëren voordat ze de afmetingen van de geleider finaliseren:

• Nominale systeemspanning en maximale bedrijfsspanning.
• Continue stroom, piekstroom en piekduur.
• Omgevingstemperatuur nabij de rail en het verwachte bedrijfstemperatuurbereik.
• Toegestane temperatuurstijging op zowel de geleider als de aansluitpunten.
• Geleiderlengte, beschikbare doorsnede en installatierichting.
• Koelomstandigheden, aangrenzende warmtebronnen en ventilatie van de behuizing.
• Maximaal toegestane spanningsval en relevante beschermingseisen.

Vergeet niet het volledige thermische pad over het hoofd te zien

Warmte kan een stroomrail verlaten via convectie, straling, montagemateriaal, aangesloten terminals of nabijgelegen constructies. Isolatie en een afgedichte behuizing kunnen de warmteafvoer veranderen. Als gevolg hiervan kunnen twee rails met identieke koperafmetingen in verschillende samenstellingen verschillende temperaturen bereiken.

Een robuust ontwikkelingsproces combineert berekening, technische beoordeling en testen onder representatieve omstandigheden. Voor veiligheidskritische toepassingen moet de validatie van de temperatuurstijging de beoogde materialen, oppervlaktebehandeling, bevestigingsmethode en installatieomgeving weerspiegelen.

6. Hoe kunt u verbindingsfouten voorkomen?

Een koperen geleider van hoge kwaliteit kan nog steeds geen betrouwbare prestaties leveren als de aansluitingen slecht zijn ontworpen. Bij hoge stroomsterkte kan overmatige contactweerstand plaatselijke hitte genereren, de degradatie van het oppervlak versnellen, nabijgelegen isolatie beschadigen of bijdragen aan het losraken van verbindingen.

Ontwerp contactoppervlakken zorgvuldig

Boutverbindingen vereisen een geschikt contactoppervlak, vlakheid van het oppervlak, selectie van bevestigingsmiddelen en gecontroleerde klemkracht. Gatpositie, bramen, vervorming, vervuiling en incompatibele oppervlakteafwerkingen kunnen allemaal van invloed zijn op de uiteindelijke interface. De assemblagespecificatie moet het relevante boutkoppel of de bevestigingsprocedure definiëren, in plaats van dit aan het oordeel van de individuele operator over te laten.

Controle van las- en gelamineerde verbindingen

Flexibele gelamineerde rails maken vaak gebruik van gelijmde of gelaste aansluitzones om meerdere koperlagen met elkaar te verbinden. De verbinding moet voldoende elektrische continuïteit en mechanische integriteit bieden zonder het flexibele gedeelte te beschadigen. Lasparameters, terminalgeometrie, warmte-inbreng en inspectiemethoden moeten worden vastgesteld voor de daadwerkelijke materiaalstapel.

Plan voor trillingen en thermische cycli

Elektrische voertuigen werken onder herhaalde trillingen en temperatuurveranderingen. Verschillen in thermische uitzetting tussen aangesloten componenten kunnen spanning op rails en bevestigingsmiddelen veroorzaken. Flexibele secties, geschikte steunen, passende spelingen en gekwalificeerde verbindingsmethoden kunnen helpen aan deze omstandigheden te voldoen.

7. Hoe verbeteren beplating en isolatie de veiligheid?

Oppervlaktebehandeling en isolatie zijn functionele ontwerpbeslissingen en niet louter cosmetische afwerkingsopties. Ze kunnen het contactgedrag, de corrosieweerstand, de elektrische isolatie, de consistentie van de montage en de serviceveiligheid beïnvloeden.

Kies beplating voor de contactomgeving

Tin-, nikkel- en verzilvering kunnen in verschillende railtoepassingen worden gebruikt. Tin wordt algemeen overwogen voor veel elektrische contactinterfaces vanwege de kosten en praktische contacteigenschappen. Nikkel kan geschikt zijn voor bepaalde temperatuur- of omgevingseisen, terwijl zilver kan worden overwogen als de elektrische contacteigenschappen de extra kosten rechtvaardigen.

Bij de uiteindelijke selectie moet rekening worden gehouden met de aansluitterminal, bedrijfstemperatuur, vochtigheid, vervuiling, blootstelling aan corrosie, contactdruk en toepasselijke productvereisten. Plaatdikte, dekking, maskering en inspectiecriteria moeten worden gespecificeerd waar deze de functionaliteit beïnvloeden.

Specificeer de isolatie volgens de systeemspanning

Afhankelijk van het ontwerp kunnen rails gebruik maken van krimpkousen, polymeerhulzen, gegoten afdekkingen, epoxycoatings of andere technische isolatiesystemen. Elke oplossing heeft verschillende eisen op het gebied van temperatuurbestendigheid, diëlektrische prestaties, mechanische bescherming en produceerbaarheid.

Hoogspanningsassemblages vereisen ook passende kruip- en vrije afstanden. Deze afstanden zijn afhankelijk van het toepasselijke veiligheidskader, de werkspanning, de isolatieopstelling, de omgevingsomstandigheden en de productconstructie. Ze moeten worden vastgesteld door de verantwoordelijke ontwerpingenieur en niet worden geselecteerd uit een generiek raildiagram.

Isolatie moet ook compatibel zijn met bochten, contactvensters, bevestigingsgebieden en montagegereedschap. Slecht gedefinieerde blootgestelde metalen gebieden kunnen leiden tot inconsistent handmatig trimmen, onbedoelde schade of verminderde elektrische bescherming.

8. Welke productieprocessen zorgen voor een consistente kwaliteit?

De productiekwaliteit hangt af van hoe goed het materiaal, het gereedschap, de vormvolgorde, de oppervlakteafwerking en het inspectieplan samenwerken. Het meest geschikte proces hangt af van de componentgeometrie, materiaaldikte, tolerantievereisten, prototypehoeveelheid en verwacht productievolume.

Stap 1: Beoordeling van ontwerp en maakbaarheid

Vóór de productie moet de fabrikant de tekening, materiaalspecificatie, gatlocaties, buiggeometrie, contactgebieden, beplatingszones en isolatievereisten beoordelen. Deze beoordeling helpt bij het identificeren van kenmerken die de kosten kunnen verhogen of kwaliteitsrisico's kunnen veroorzaken.

Stap 2: Materiaalvoorbereiding en snijden

Koperplaat, strip of staaf wordt vervaardigd volgens de goedgekeurde materiaalspecificatie. Lasersnijden, ponsen, stempelen, CNC-bewerking of andere geschikte methoden kunnen worden geselecteerd op basis van de vereiste geometrie en productie-economie.

Stap 3: Vorming en dimensionale controle

Buig- en vormbewerkingen bepalen de uiteindelijke geometrie. De terugvering van het materiaal, de buigradius, de nauwkeurigheid van het gereedschap en de relatie tussen gaten en buigingen kunnen de pasvorm van het samenstel beïnvloeden. Kritieke dimensies moeten worden geïdentificeerd voordat het inspectieplan wordt afgerond.

Stap 4: Verbinden en oppervlakteafwerking

Afhankelijk van het ontwerp kan het onderdeel lassen, verbinden van aansluitingen, ontbramen, galvaniseren, reinigen of isoleren vereisen. Elke bewerking moet compatibel zijn met de geselecteerde kopersoort en de beoogde gebruiksomgeving.

Stap 5: Inspectie en validatie

Een passend kwaliteitsplan kan de volgende controles omvatten:

• Materiaalcertificaten en verificatie van inkomend materiaal.
• Dimensionale inspectie van dikte, breedte, gatlocaties, buighoeken en vlakheid.
• Visuele inspectie op scheuren, bramen, krassen en oppervlaktedefecten.
• Controles van plaatdikte en dekking waar gespecificeerd.
• Controles van elektrische weerstand of continuïteit.
• Gezamenlijke sterkte-, temperatuurstijging-, isolatie- of milieutesten indien vereist door het project.

Niet elk onderdeel vereist elke test. Het inspectieplan moet gebaseerd zijn op de functie van het onderdeel, de eisen van de klant, de toepasselijke normen en de risicobeoordeling. Wanneer autoproductiecontroles of formele kwalificatiedocumenten vereist zijn, moeten deze verwachtingen vóór de massaproductie worden overeengekomen.

9. Hoe kunnen kopers de inkooprisico's verminderen?

Voor inkoopteams is de grootste uitdaging het verkrijgen van een component die voldoet aan de technische vereisten tegen concurrerende totaalkosten. Een offerte die uitsluitend op kopergewicht of externe afmetingen is gebaseerd, kan essentiële productie- en validatievereisten weglaten.

Bereid een volledige offerteaanvraag voor

Een duidelijke offerteaanvraag helpt de fabrikant het ontwerp te evalueren, productierisico's te identificeren en het juiste proces te citeren. Verstrek indien mogelijk een 2D-technische tekening en een 3D CAD-bestand samen met de volgende informatie.

Evalueer de totale kosten, niet alleen de eenheidsprijs

De aankoopprijs is slechts een deel van de totale kosten. Gereedschappen, materiaalgebruik, secundaire verwerking, beplating, isolatie, inspectie, verpakking, doorlooptijd en technische veranderingen kunnen allemaal van invloed zijn op de projecteconomie.

Een leverancier die een lagere initiële prijs biedt, is mogelijk niet de meest economische keuze als het onderdeel herhaaldelijk moet worden aangepast of inconsistente montageresultaten oplevert. Omgekeerd kunnen onnodig nauwe toleranties, overmatige beplatingsdekking of een te complexe geometrie de kosten verhogen zonder een betekenisvol functioneel voordeel te bieden.

Controleer de mogelijkheden van leveranciers vóór productie

Vraag potentiële fabrikanten hoe zij de materiaalconsistentie, kritische afmetingen, bramen, bochten, beplating en traceerbaarheid van afgewerkte onderdelen controleren. Vraag waar nodig monsters of inspectiegegevens aan en spreek acceptatiecriteria af voordat u een grote bestelling plaatst.

Voor kopers die op maat gemaakte metalen componenten ontwikkelen,Xiamen Lijingda Hardware Products Co., Ltd.kan worden opgenomen in het leveranciersevaluatieproces voor relevante hardware- en precisiemetaalproductvereisten. Voordat u een bestelling plaatst voor een koperen rail voor een EV-batterij, moet u de specifieke productiecapaciteiten van het bedrijf, de materiaalopties, de beschikbare verbindings- en afwerkingsprocessen, de kwaliteitsdocumentatie en de ervaring met de beoogde toepassing bevestigen.

Het meest effectieve sourcingproces brengt engineering- en inkoopteams vroeg bij elkaar. Wanneer de elektrische vereisten, tekeningen, productiemethode en acceptatiecriteria vóór de offerte op elkaar zijn afgestemd, kunnen beide partijen vermijdbare revisies verminderen en de overgang van prototype naar productie verbeteren.
